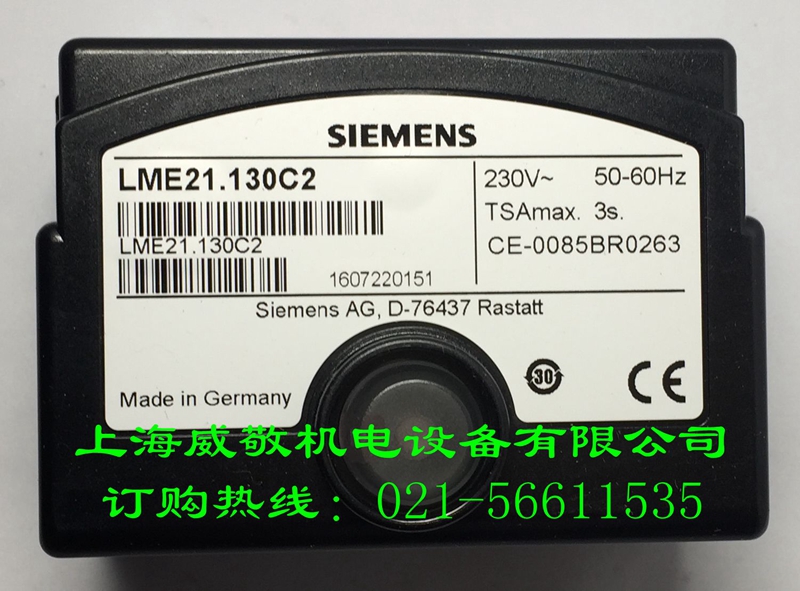

| 燃燒控制器用于單段或雙段式中小容量(最高350KW)燃?xì)馊紵鞯拈g歇式操作。 LME…用于單段或雙段的燃?xì)馊紵髟趩?dòng)和間歇式運行期間的監測控制?；鹧姹O(jiān)控通 過離子棒或火焰探測器 QRA 及輔助設備 AGQ3 或使用藍火焰探測器 QRC。根據外殼的 尺寸規格, LME... 與 LGB 和 LMG 是一樣的燃燒控制器(參考 ?型號總覽?) 燃燒控制器符合 EN 298 標準
強排風燃燒器符合 EN 676 標準
欠壓檢測
用空氣壓力開關監測啟動和運行時的空氣壓力
便捷的遠程復位
多種顏色顯示錯誤狀態和操作狀態的信息
限定次數的重復循環
精確的控制順序是由于使用數字信號處理方式
24 小時連續運行后須停機一次 LME22此型號多用于意大利BALTUR燃?xì)馊紵鱐BG系列燃燒器 型號一覽表 |
火焰探測器型號 |
參考型號 |
電壓 | tw approx. s | t1 min. s | TSA max. s | t3n approx. s | t3 approx. s | t4 approx. s | t22 approx. s 2) | t10 min. s 3) | t11 min. s 1) | t12 min. s 1) |
替換型號 | | 不帶執行器控制的單段式燃燒控制器(最高至 120 kW) | | 離子棒
(ION) |
LME11.330A2 |
AC230V |
2.5 |
30 |
3 |
2 |
2 |
|
|
5 |
|
| | | | | 不帶執行器控制的兩段式燃燒控制器 | |
離子棒
(ION) 或火焰探 測器 QRA 和輔助 設備 AGQ3 |
LME21.130A1 |
AC 120 V |
2.5 |
7 |
3 |
2 |
2 |
8 |
|
5 |
|
| LGB21.130A27 | |
LME21.130A2 |
AC 230 V |
2.5 |
7 |
3 |
2 |
2 |
8 |
|
5 |
|
| LGB21.130A27
LMG21.130A27 | |
LME21.230A2 |
AC 230 V |
2.5 |
20 |
3 |
2 |
2 |
8 |
|
5 |
|
| LGB21.230A27
LMG21.230A27 | |
LME21.330A1 |
AC 120 V |
2.5 |
30 |
3 |
2 |
2 |
8 |
|
5 |
|
| | |
LME21.330A2 |
AC 230 V |
2.5 |
30 |
3 |
2 |
2 |
8 |
|
5 |
|
| LGB21.330A27
LMG21.330A27 | |
LME21.350A1 |
AC 120 V |
2.5 |
30 |
5 |
4 |
2 |
10 |
|
5 |
|
| LGB21.350A17 | |
LME21.350A2 |
AC 230 V |
2.5 |
30 |
5 |
4 |
2 |
10 |
|
5 |
|
| LGB21.350A27
LMG21.350A27 | |
LME21.550A2 |
AC 230 V |
2.5 |
50 |
5 |
4 |
2 |
10 |
|
5 |
|
| LGB21.550A27
LMG22.550B27 | | | | 帶執行器控制的兩段式燃燒控制器 | |
離子棒
(ION) 或火焰探 測器 QRA... 4) 和 輔助設備
AGQ3... |
LME22.131A2 |
AC 230 V |
2.5 |
7 |
3 |
2 |
3 |
8 |
|
3 |
12 |
12 | LGB22.130A27
LMG22.130A27 | |
LME22.232A2 |
AC 230 V |
2.5 |
20 |
3 |
2 |
3 |
8 |
|
3 |
16.5 |
16.5 | LGB22.230A27
LMG22.230A27 | |
LME22.233A2 |
AC 230 V |
2.5 |
20 |
3 |
2 |
3 |
8 |
|
3 |
30 |
30 |
LMG22.233A27 | |
LME22.331A1 |
AC 120 V |
2.5 |
30 |
3 |
2 |
3 |
8 |
|
3 |
12 |
12 | | |
LME22.331A2 |
AC 230 V |
2.5 |
30 |
3 |
2 |
3 |
8 |
|
3 |
12 |
12 | LGB22.330A27 | | | | 兩段式燃燒控制器 | |
藍色火焰探測器
QRC… |
LME23.331A2 |
AC 230 V |
2.5 |
30 |
3 |
2 |
3 |
8 |
|
3 |
12 |
12 |
LGB32.330A27 | |
LME23.351A2 |
AC 230 V |
2.5 |
30 |
5 |
4 |
1 |
10 |
|
3 |
12 |
12 | LGB32.350A27 |
| 圖例 | | | tw | 等待時間 | | | TSA | 安全時間 | | | t1 | 預吹掃時間 | | | t3 | 預點火時間 | | | t3n | 后點火時間 | | | t4 | ?Off? 和?BV2?之間時間間隔 | | | t10
t11 t12 t22 | 風壓信號檢測時間
執行器?SA?設定開啟時間 執行器?SA?設定關閉時間
2nd 安全時間 | | 技術參數 基本單元參數 | 額定電壓 | AC 230 V +10 % / 15 % | | 額定頻率 | 50...60 Hz ±6 % | | 電功耗 | 12 VA | | 外部熔斷(Si) | 最大 10 A (慢) | | 安裝位置 | 可選擇 | | 接線柱 12 的輸入電流 | 最大 5 A | | 重量 | 約 160 g | | 安全等級 | I | | 保護等級 | IP 40 (安裝時需要確認) | | 接線柱 1 允許電纜長度 | 最長 1 m，100 pF/m 最長 3 m ，15 pF / m | | QRA…配置 AGQ3…A27 電纜長度(鋪設分 開的電纜) | 最長 20 m 在 100 pF / m | | 遠程復位 | 最長 20 m 在 100 pF / m |
| 允許的安培數 | At cos? ? 0.6 | At cos? = 1 | | 接線柱 3 | 最大 2.7 A
(15 A 在最快 0.5 s 只有 LME2…) | 最大 3 A | | 接線柱 4，5 和 7 | 最大 1.7 A | 最大 2 A | | 接線柱 10 | 最大 1 A | 最大 1 A | 環境條件 | 儲藏
氣候條件
機械條件
溫度范圍
濕度 | DIN EN 6072131
class 1K3
class 1M2
20...+60 °C
< 95 % r.h. | | 運輸
氣候條件
機械條件
溫度范圍
濕度 | DIN EN 60 72132
class 2K2
class 2M2
20...+60 °C
< 95 % r.h. | | 運行
氣候條件
機械條件
溫度范圍
濕度 | DIN EN 60 72133
class 3K3
class 3M3
20...+60 °C
< 95 % r.h. | 不允許冰、冷凝水和水進入！ |
